施工例

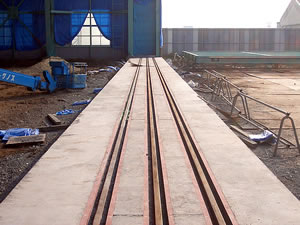

鉄扉下部(レール)


まさに電車のレールと同等のレールで、3枚の大扉がのります。
長さは約100メートルあります。

写真クリックで拡大表示致します。

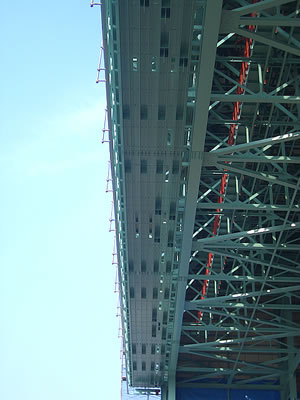

鉄扉上部


各溝に扉がはまります。

写真クリックで拡大表示致します。

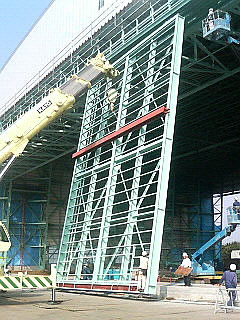

鉄扉建て方


計算によって出された玉掛け位置によって、扉の角度が決まり、まさに扉を入れるように上からはめ込み、下を作業車で引き込み、下のレールにのせます。


写真クリックで拡大表示致します。

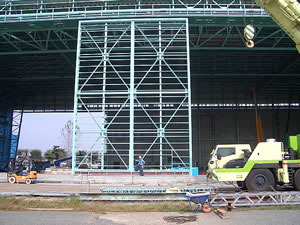

鉄扉建て方


建て方完了の写真ですが、これはあくまでも1枚の扉の3分の1で、本設の扉は写真の扉が3枚で1枚の大扉になります。
大扉の大きさは、横33m×高さ15mです。
写真の3分の1の扉の重さは約10tですが、レールに乗せると、2人でも動きました。
もちろん本設の大扉は1枚で約30tありますので、モーターで開閉します。

写真クリックで拡大表示致します。
